立式无泄漏减压阀

ModelBMV

阀
2～35MPa

BMV
充分发挥无泄漏功能，是无需排放口的序列式减压阀，可降低回路内压力的局部减压。
| NEW | 新追加的立式无泄漏减压阀，能有效利用垂直空间，实现治具的紧凑化。
可在狭小的空间进行配置。操作·维护都很简单。

产品情报

序列式且无需排水口的减压阀 立式型号登场！

最适用于改善油压治具的空间

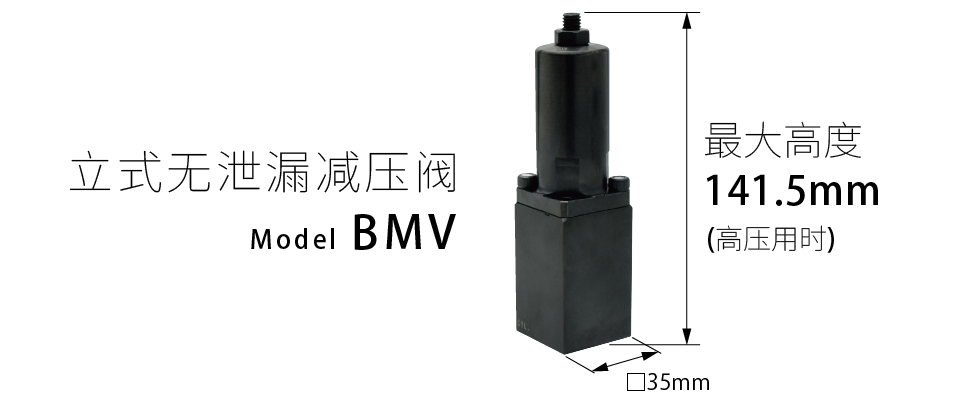

立式无泄漏减压阀 (Model：BMV) 的介绍

■特长

①紧凑　　： 本体尺寸□35mm
②集中配管： 板式底面安装方式 安装加工很简单
③安装简单： 采用螺栓安装(法兰式), 一般的工具即可安装
④长寿命　： 内置高密度过滤网
⑤高压型　： 最高使用压力 35MPa

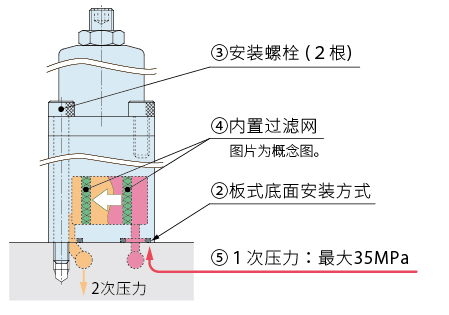

立式无泄漏减压阀 (Model：BMV) 的特点

【Before】

本社既有品为平放式安装，虽然高度不高，但投影面积相对较大。

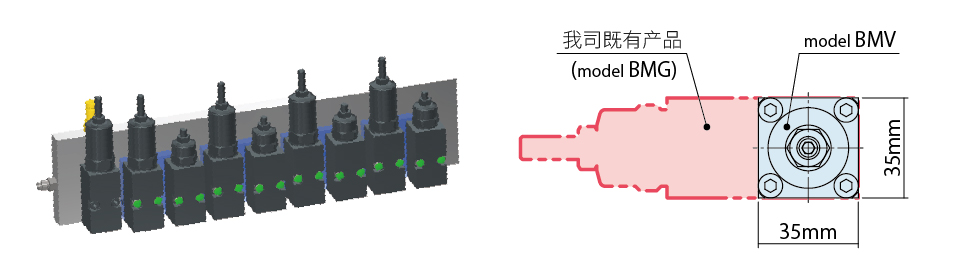

与既有品减压阀 (Model：BMG) 的对比

【After】

同时采用了model BLV 和 model BMV 的集成治具例。 可集约阀体，治具整体更紧凑。

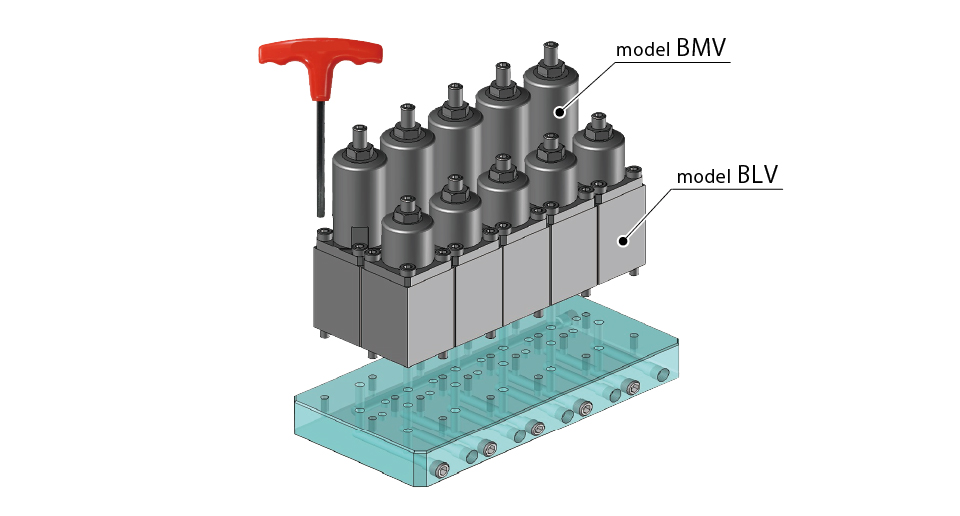

同时采用了model BMV和model BLV的集成治具例。可实现油压治具整体的紧凑化。

可轻松调节设定压力

※ 出货时的设定压力为下单时型号表示的压力。

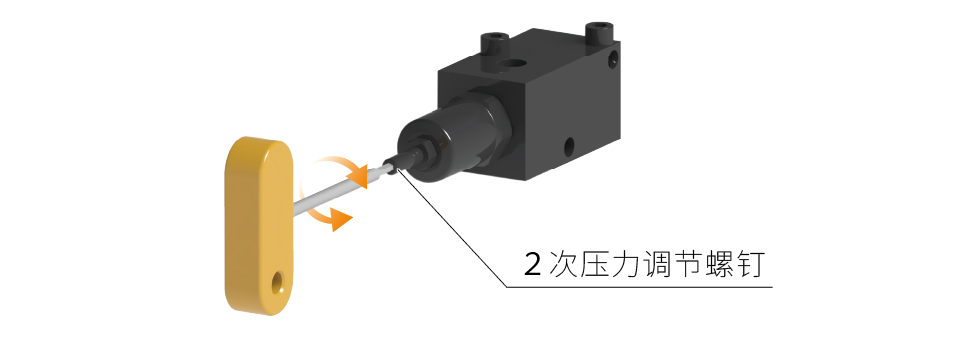

立式无泄漏减压阀 (Model：BMV)的设定压力调整方法

■回路符号

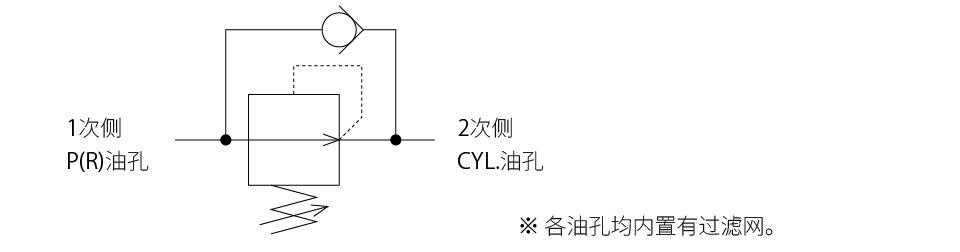

立式无泄漏减压阀 (Model：BMV)的回路符号

■动作原理

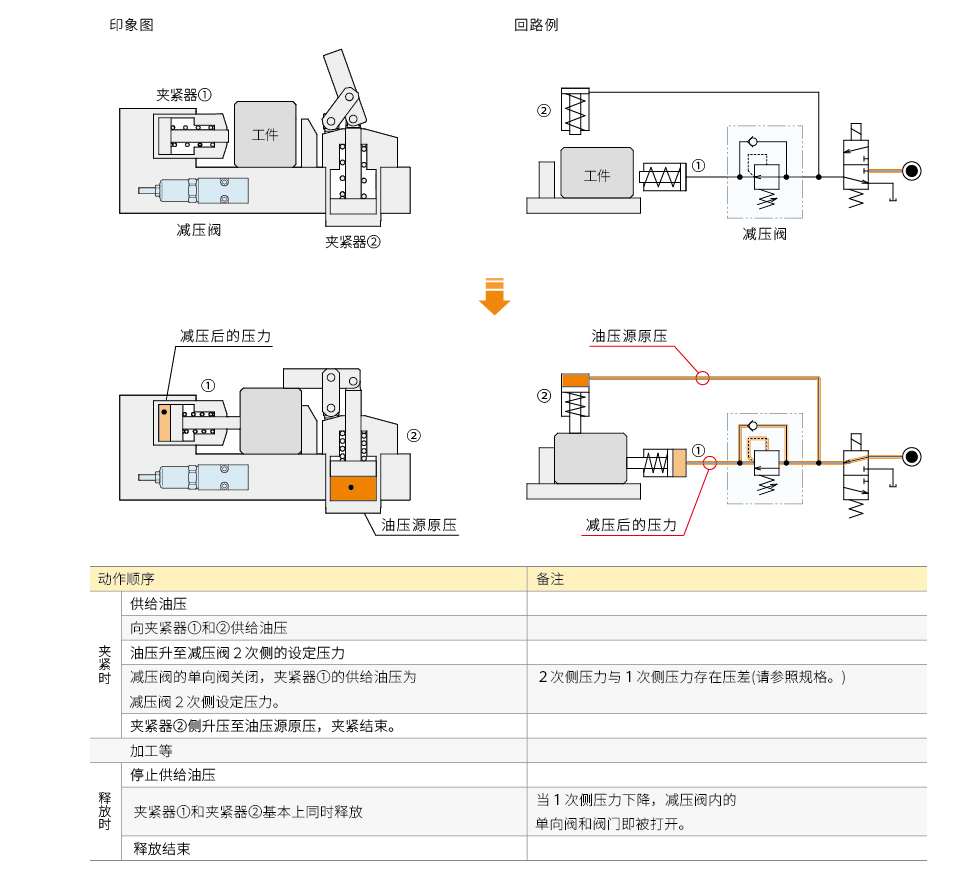

立式无泄漏减压阀 (Model：BMV)的动作说明
