워크 서포트【나사 형태】

형식LD

단동
2.5～7MPa

위에서의 부하에 대해 강력하게 서포트. 워크 가공 시의 떨림 방지・변형을 방지합니다.

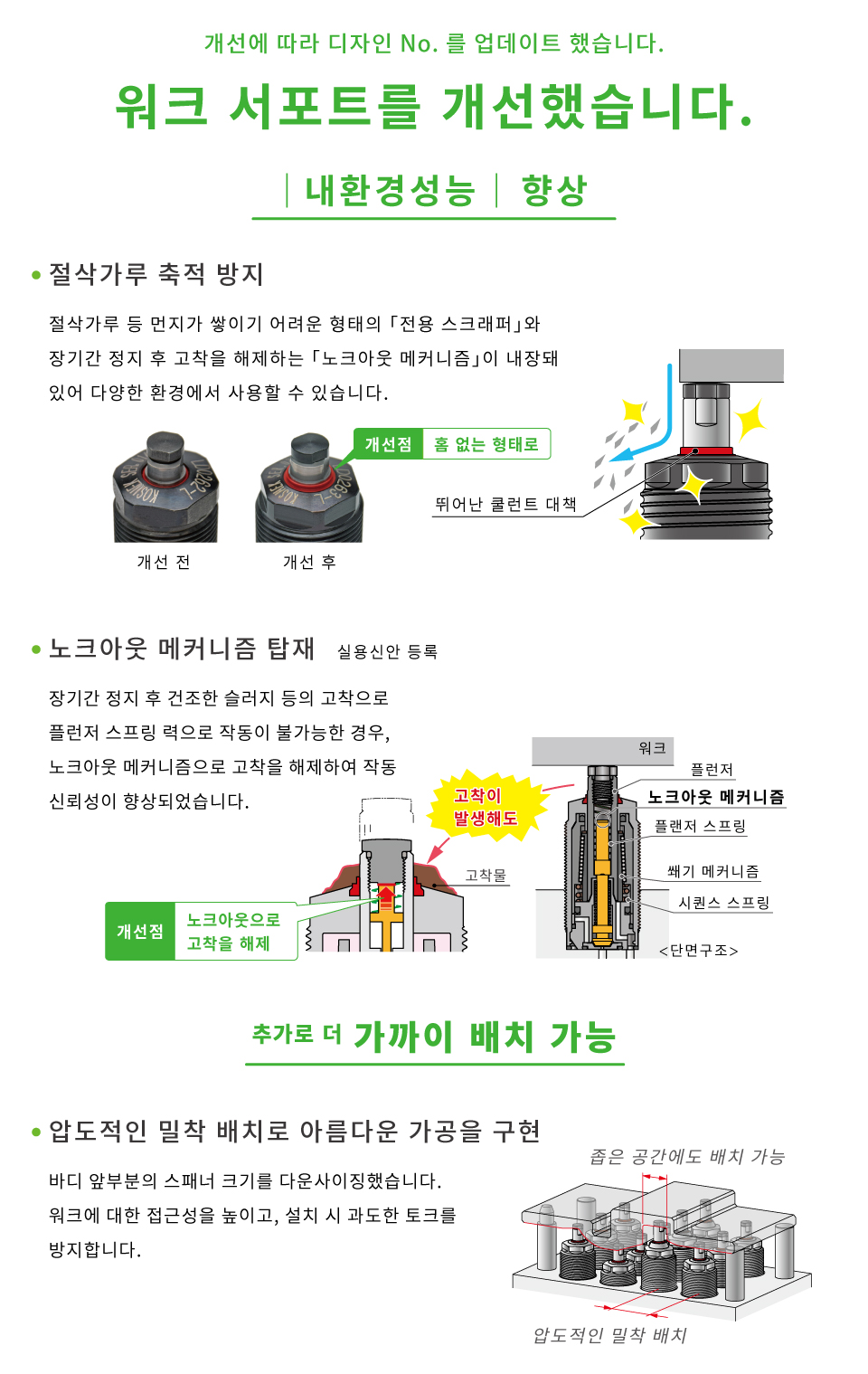

절삭 가루의 분사 능력 향상과 동작 신뢰성을 높이는 노크아웃 메커니즘을 새롭게 탑재해,
더욱 견고한 제품으로 개선했습니다.

＞제품 정보
＞이 제품과 관련된 추천 제품

베리에이션

ModelLD/LD-S유압 상승 타입（숏 타입 포함）

유압에 의해 플런저가 상승합니다.
- 2CAD DXF
ModelLD-Q유압 상승 롱 스트로크 타입

유압 상승 타입 보다 스트로크 가 긴 롱 스트로크 타입입니다.
- 2CAD DXF
ModelLD-M유압 상승 에어 센서 대응 타입

에어 캐치 센서에 의해 플런저 동작 확인이 가능
- 2CAD DXF
ModelLD-E/ES스프링 부상 타입（숏 타입 포함）

스프링에 의해 플런저가 상승하고 있어, 워크의 중량에 의해 플런저가 하강합니다.
- 2CAD DXF
ModelLD-EQ스프링 부상 롱 스트로크 타입

스프링 부상 타입 보다 스트로크가 긴 롱 스트로크 타입입니다.
- 2CAD DXF
ModelLD-M-E스프링 부상 에어 센서 대응 타입

에어 캐치 센서에 의해 플런저 동작 확인이 가능
- 2CAD DXF

제품 정보

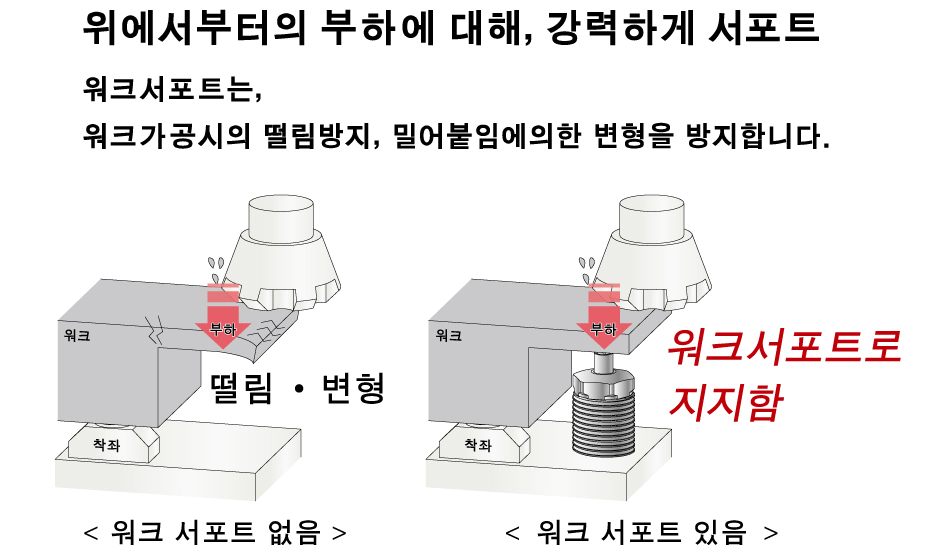

■특징

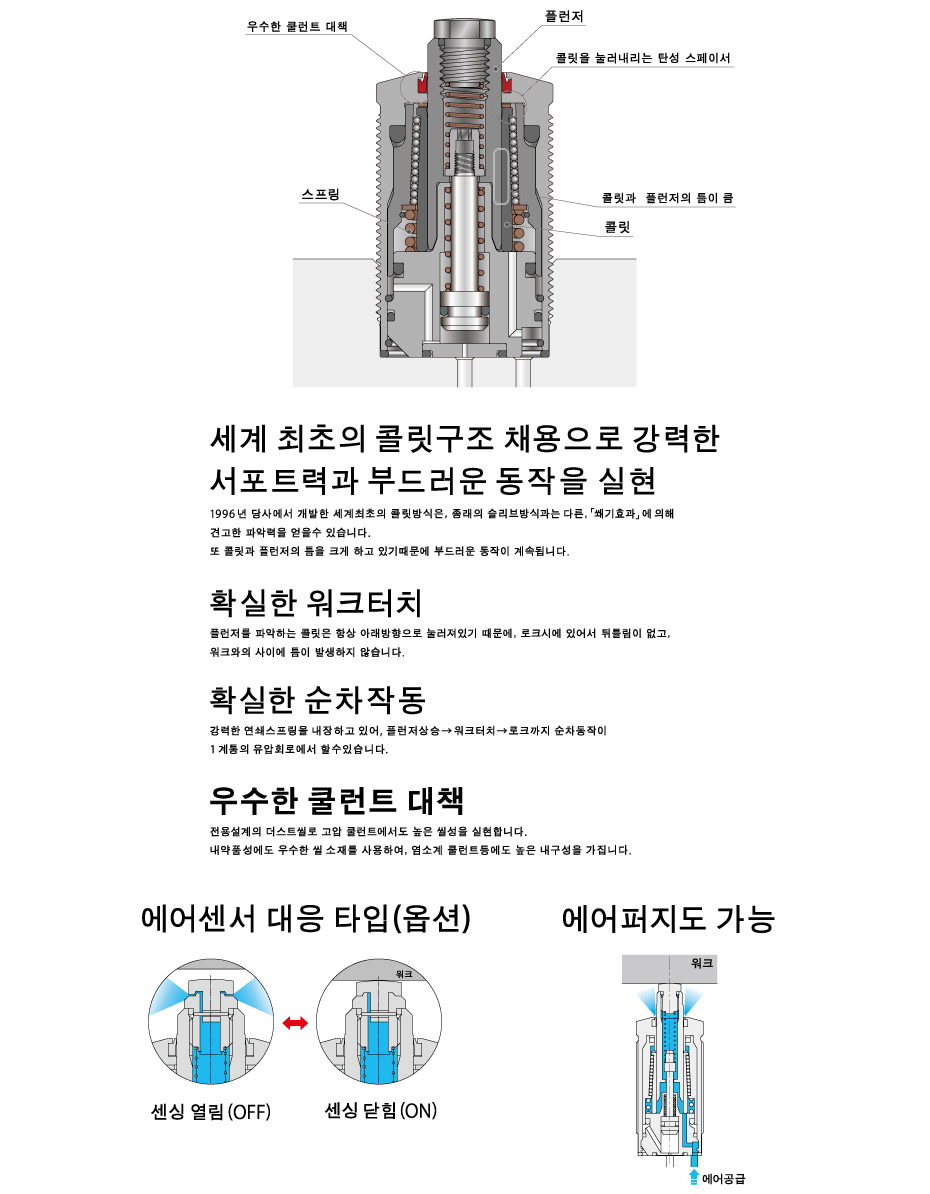

■단면 구조

단면 구조

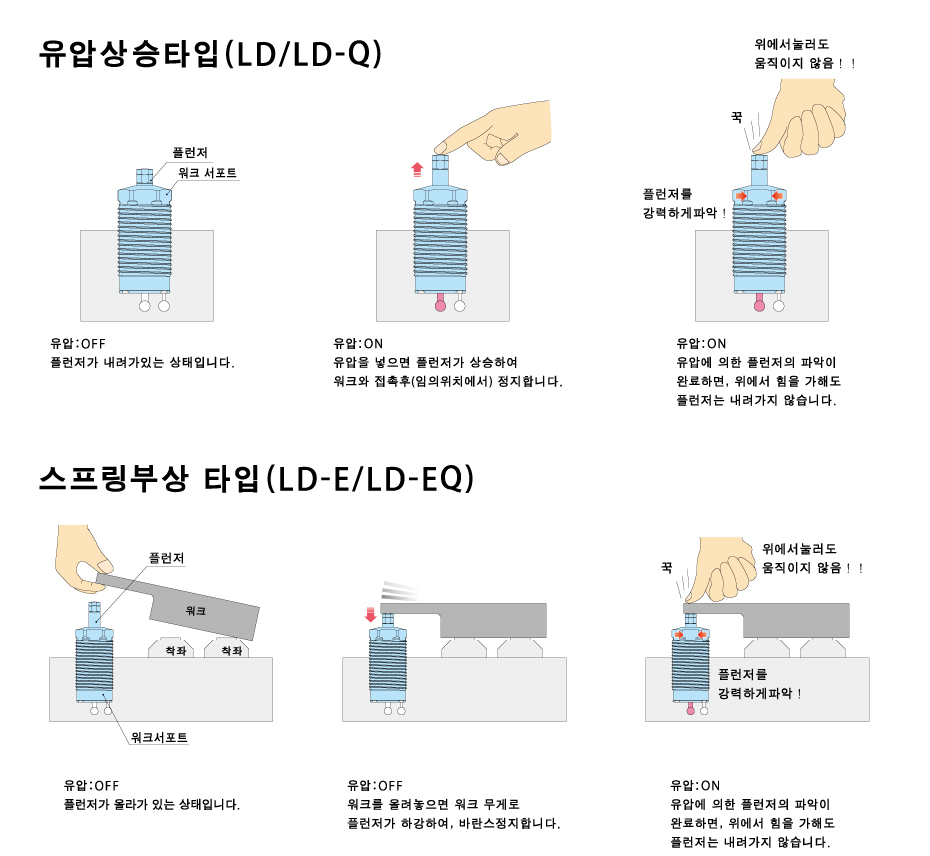

■동작 설명

동작 설명

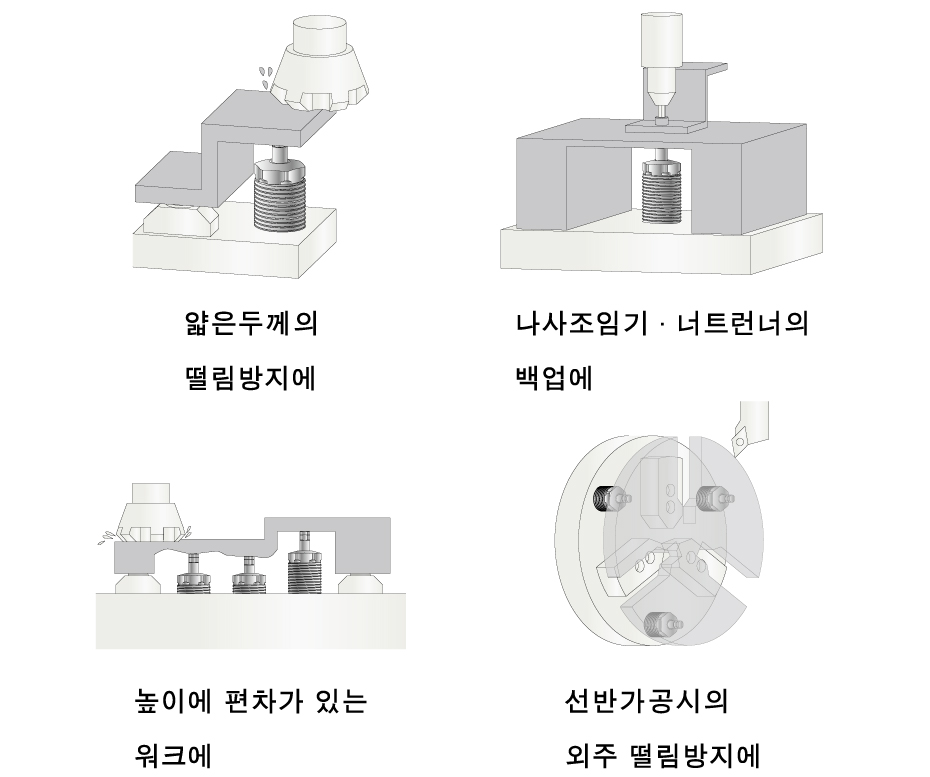

■사용 방법

사용 방법
