에어 시퀀스 밸브

형식BWD

제어 밸브
0.2～0.6MPa

BWD
복수의 에어 액츄에이터를 순차 동작 시키는 시퀀스 밸브（타임 딜레이 밸브）입니다.
체크 밸브, 스로틀 밸브, 에어 탱크, 전환 밸브에 의해 에어압의 흐름을 제어하여, 1차 측과 2차 측 과의 에어압 공급에 시간차를 둘 수 있습니다.
또, 전환 밸브는 가변식으로 에어압이 흘러가는 타이밍을 조정할 수 있습니다. 컴팩트하고 고성능한 씰 구조로, 절삭 가공 지그 위에의 설치도 가능합니다.
  • 카탈로그 PDF

제품 정보

z1

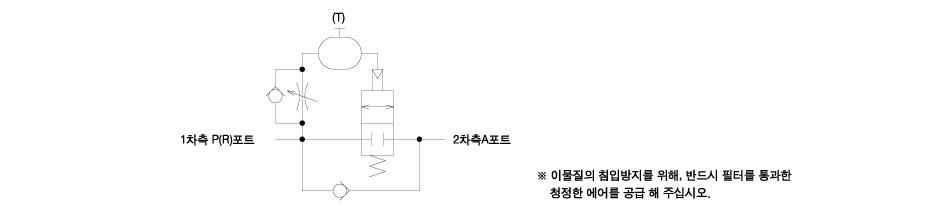

■회로 도면

g1

■동작 설명

b1
