立置きシーケンスバルブ

ModelBLV

制御バルブ
2～35MPa

BLV
複数のアクチュエータを順次動作させるバルブでワークの位置決め・クランプ順序の制御が可能。
1 次側圧力がシーケンス作動圧力設定値に達すると、2 次側へ圧力が供給されます。
| NEW | 新ラインナップの立置きバルブは、高さ方向のスペースを有効活用でき、
ジグをコンパクト化。狭いピッチで配置可能なため、操作・メンテナンスも簡単です。
※取扱説明書はありません

製品情報

アクチュエータを順次動作させるシーケンスバルブに
立置きモデルが登場！

油圧ジグのスペース改善に最適

立置きシーケンスバルブ (Model：BLV)の紹介

■特長

①コンパクト： 本体寸法□35mm
②集中配管　： 底面ガスケットタイプ取付加工が簡単
③簡単取付　： ボルト取付（フランジ式）で
一般的な工具で取付可能
④長寿命　　： 高密度フィルタ内蔵
⑤高圧タイプ： 最高使用圧力 35MPa

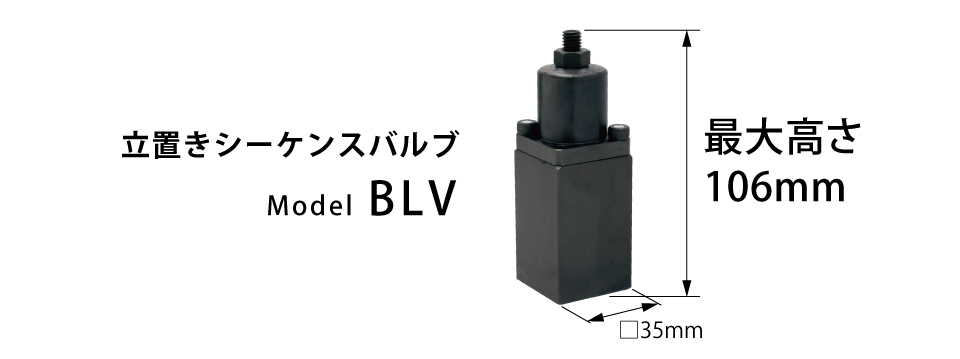

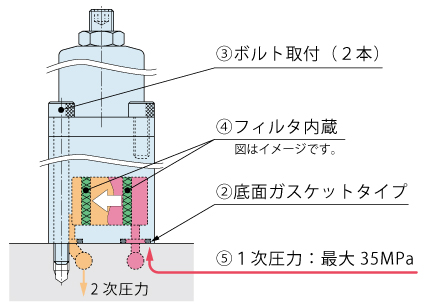

立置きシーケンスバルブ (Model：BLV)の特長

【Before】

当社従来品の場合、横向き取付で、高さは低いが、投影面積が広い。

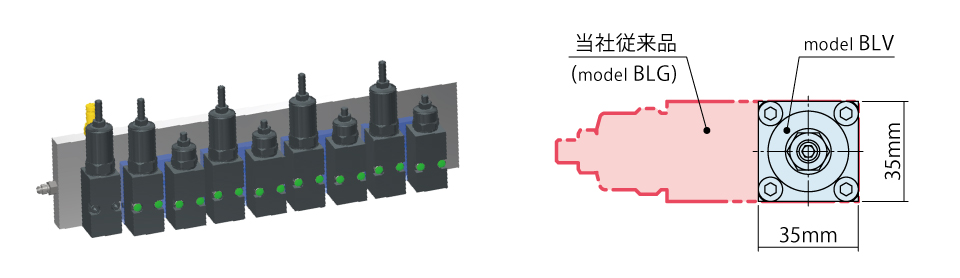

従来品シーケンスバルブ (Model：BLG)との比較

【After】

BLVとBMVを併用した、マニホールドジグ例です。バルブを集約し、ジグ全体をスリム化します。

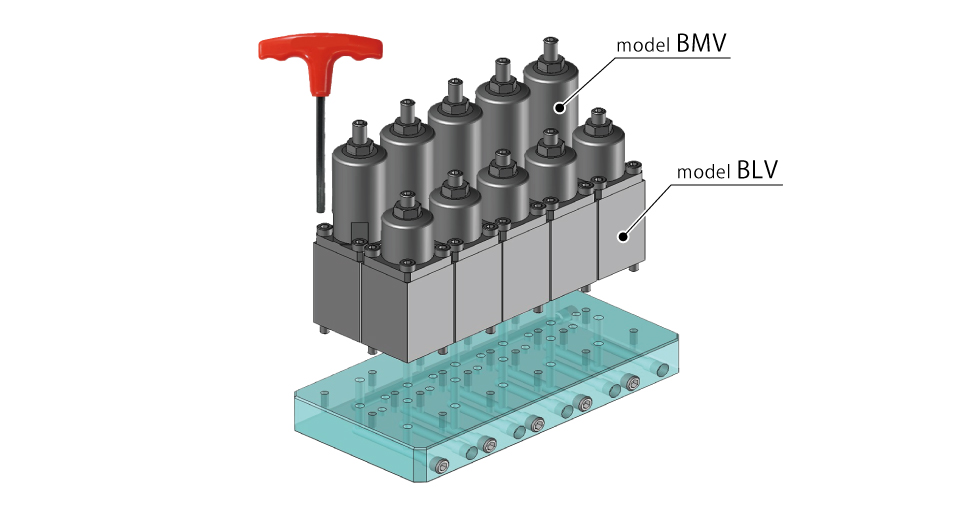

model BMVとmodel BLVを併用したマニホールドジグ例。油圧ジグ全体をコンパクトに

【After】

model BLVとmodel BMGを併用した、マニホールドジグ例です。平置きと立置きのバルブを集約しています。

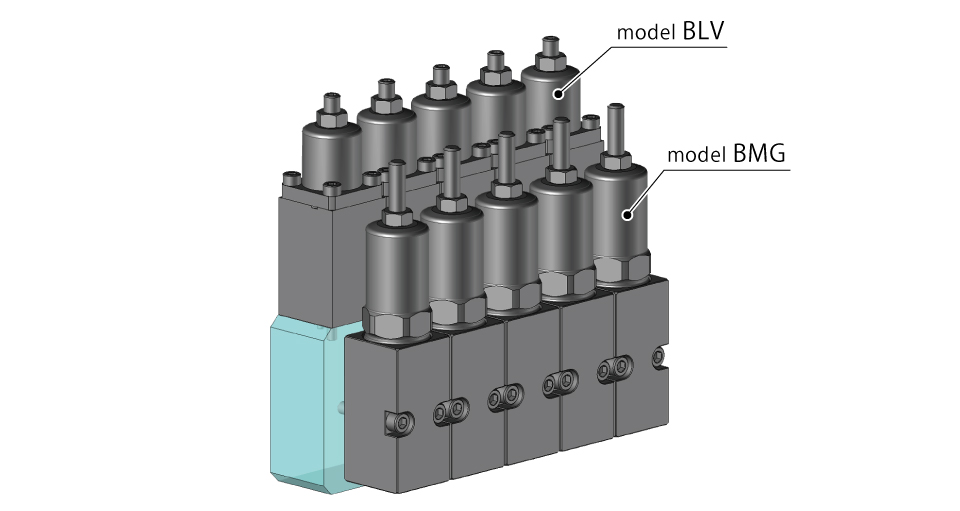

model BLVとmodel BMGを併用したマニホールドジグ例。平置きと立置きのバルブを集約しています

設定圧も手軽に調整可能

※ 出荷時設定圧は注文時形式表示の圧力に設定しています。

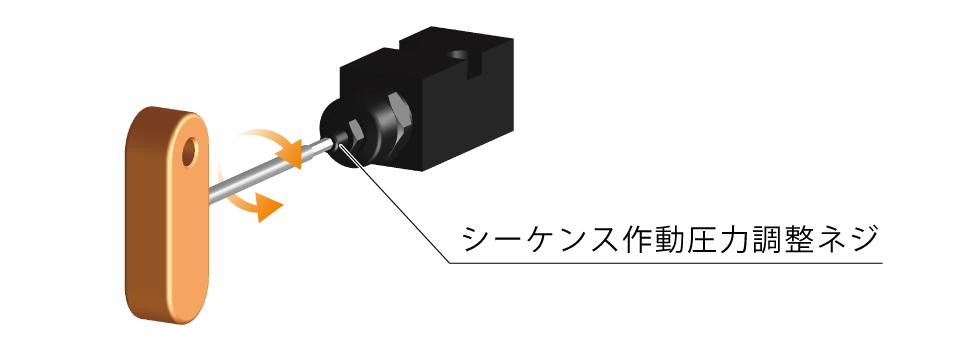

立置きシーケンスバルブ (Model：BLV)の設定圧調整方法

■回路記号

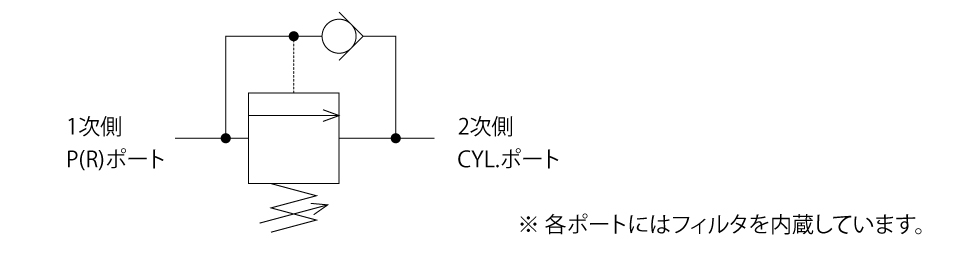

立置きシーケンスバルブ (Model：BLV)の回路記号

■動作説明

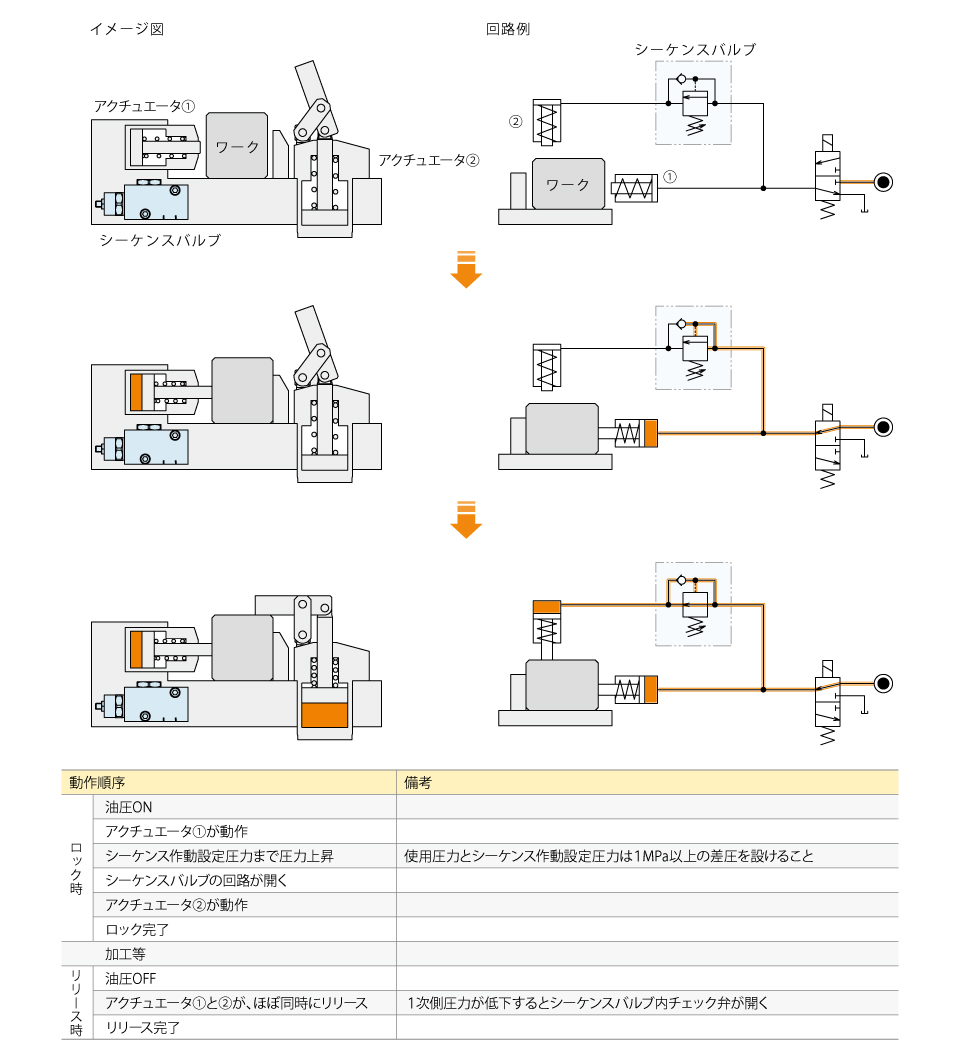

立置きシーケンスバルブ (Model：BLV)の動作説明
