原料調合装置の耐高荷重自動化ハンドに

ご採用事例

医療用漢方製剤メーカーのツムラ様

株式会社ツムラ茨城工場にご採用

ご担当者様のお声

人が行っていた作業を自動化する
ためにはコスメックが必須だった。

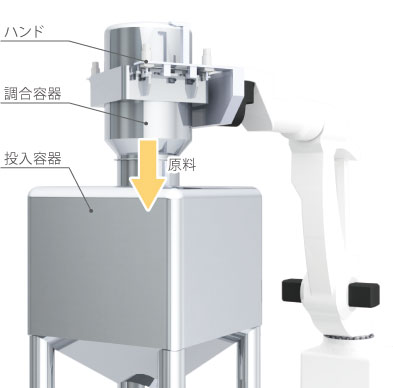

今回、調合容器から投入容器へ原料を移す「空け替え（あけかえ）」と呼ばれる作業を自動化しました。自動化によって、人が介在することなく、１回の搬送で原料の空け替えができ、品質向上と生産性向上の両方に寄与する自動化を実現しました。特殊対応いただいたことで、クリーンで強力・コンパクトなハンドができ、製造スペースのコンパクト化につながりました。

原料の固着を崩すために、ロボットによって原料の入った調合容器を振る必要があり、それに耐えるハンドが必要でした。500kgを超える容器ですから、通常のシリンダをいくら大型化しても容器が滑り落ちてしまう。

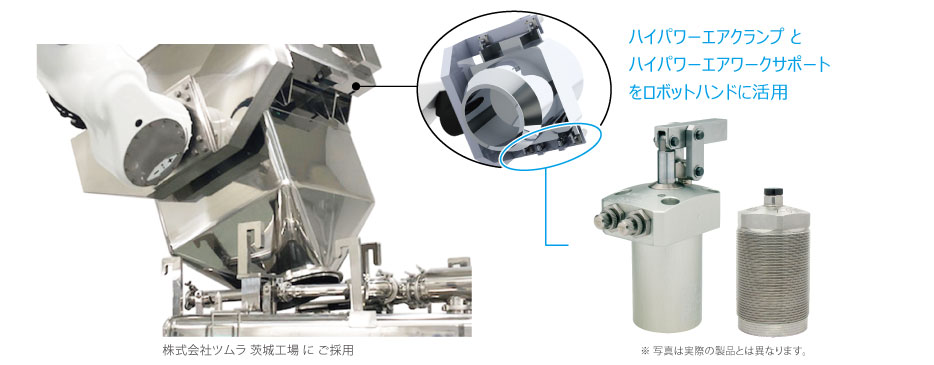

そこで、コスメックのハイパワーエアクランプとハイパワーエアワークサポートが必要になります。保持力をもったハイパワーエアクランプと、当たった位置で対象物を支えることができるハイパワーエアワークサポートによって調合容器を確実に固定することができ、さらにハンドを軽量・コンパクトにすることができました。

医薬品を製造する環境で使用するために厳しい要件があり、コスメックに相談することで必要なニーズを製品として具現化いただいた点が、採用に至った一番のポイントと言えます。

製品

強力な保持力を持ったクランプで
自動化と軽量化を実現

500kgを超える大型ワーク（原料の入った容器）を搬送。ロボット自動化のためには、搬送姿勢によって加わる高荷重に耐えるハンドが必要。通常のエアシリンダではサイズが大きく質量も大きいため、ハンドとワークの合計質量がロボットの可搬能力を超えてしまう。

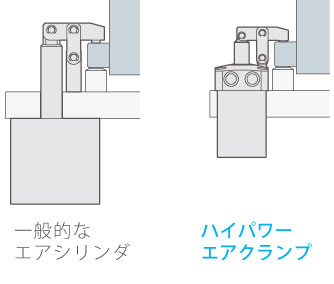

そこで、倍力機構を搭載したコスメックのハイパワーエアリンククランプをご採用いただくことで、ハンドを軽量化でき自動化ができた。

クリーン環境へ対応する特殊対応

医薬品を製造するクリーンな製造のため、クランプに求められるご要望をお聞かせいただき、シールやジョイント部を、微小粉末対応仕様にして、クランプも素材変更やあらゆる処理を用いて防錆能力を高めた。

※ 本写真は採用いただた製品とは異なります。
洗浄設備向けに防錆効果を高めたmodel WCJです。

当たったところで止まるハイパワー
エアワークサポート
横方向から支えて確実に固定

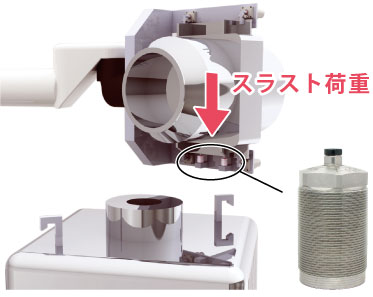

ワーク上面をクランプで押さえつけるだけでは、ワークを振った際に発生するスラスト力に耐えるために、高いクランプ力が必要となる。そこで、側面にハイパワーエアワークサポートを配置しワークを支えることで、スラスト力に耐える。通常のエアシリンダで横方向から押し付けた場合、ワーク設置時の位置決め部と干渉してしまう。ワークサポートは当たったところで止まり、ワークに余計な負荷を加えず強力に支えることができる。
