ダイリフタを交換した日から、金型を楽々位置決め

プレス金型交換段取改善：A社殿事例

お困りごと

A社殿では、ローラタイプのダイリフタを採用しているが、横方向に金型を動かしがたく
位置決めに苦労している。

ご提案

ボールタイプのダイリフタである油圧式フリーローラリフタをご提案。
360°フレキシブルに動かせるため、金型の位置決めが容易に。

インタビュー：導入効果を聞く

ダイリフタには、2種類の方式がある

ダイリフタを入れ換えたそうですね？

はい、弊社では、ローラタイプのダイリフタを使用していたのですが、
位置決めに苦労する問題点がありました。

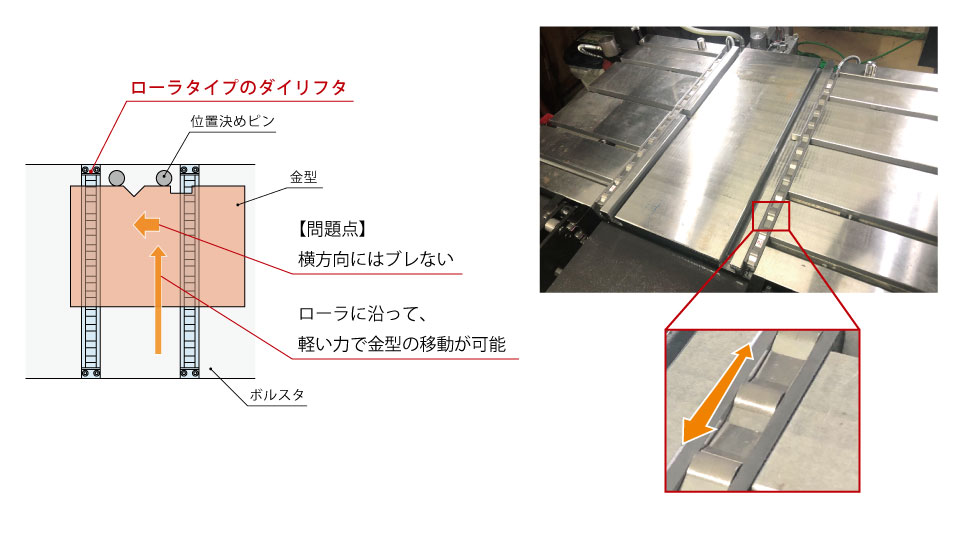

ローラタイプは直進性があるのですが、金型を横方向に動かすのが
難しく、位置決めの微調整に苦労していました。

そこで、フリーローラリフタの採用にいたったのですね。

はい、フリーローラリフタは、ボールタイプのダイリフタで、
360°フレキシブルに動かすことができます。

なるほど、金型を位置決めピンまで、
軽い力で誘導することができるようになったのですね。

そうですね。金型位置の微調整も軽い力で出来ると、
作業者からも好評です。

【金型位置決め例】

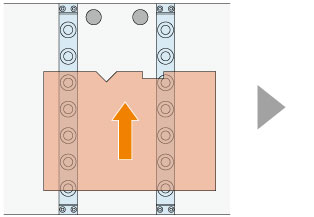

金型をボルスタ奥まで、
搬入します。

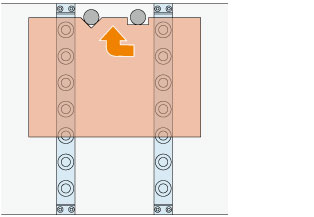

金型が位置決めピンに

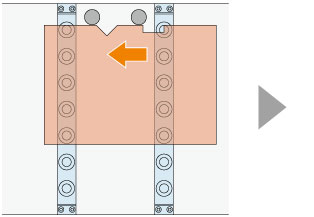

当たってから、横方向へ
スライドさせます。
金型が位置決めピンに
はまりました。
位置決め完了です。

ダイリフタの入れ換えは、思っていたより簡単だった

ダイリフタだけ入れ換えることに、抵抗はありませんでしたか？

そうですね。ローラタイプでも金型交換は出来ていたので、
迷ったのですが、現場から強い要望を受けまして。

ただ、思っていた以上に交換は簡単でした。同じサイズの
ダイリフタを入れ換えて油圧ホースを差し換えるだけです。

【ダイリフタ交換方法】

ダイリフタは、ストッパで挟まれているだけなので、持ち上げるだけで取り外すことが
できます。後は、油圧ホースを差し換えるだけで交換完了です。

ダイリフタを選定する上で大切なこと

ただし、どんな場合でもボールタイプが良いとは思いません。

何故、そう思われるのでしょうか？

ボールタイプは、金型との接触面が点当たりになるため、
超大型の金型には向きません。

また、金型がブレてほしくなくて、
ローラタイプの直進性が必要なケースもあるでしょう。

なるほど、プレスと金型の条件に併せて、
より合ったダイリフタを選定することが大切なんですね。

【特長】

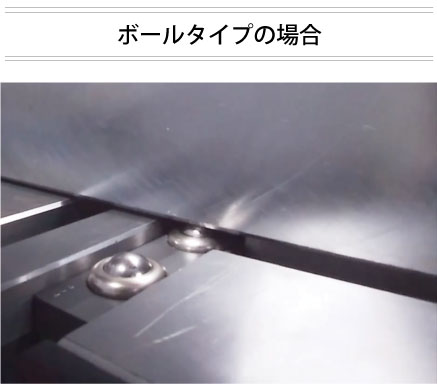

ボールタイプは、
軽い力で金型の位置決めが容易になります。
【特長】
ローラタイプは、
直進性があり、金型がブレません。

効果の確認

・ダイリフタをローラタイプから、ボールタイプに交換したことにより、
金型の位置決めが容易になった。
交換は、同じサイズのダイリフタを入れ換えて、油圧ホースを差し換えるだけ。

A社殿導入設備

【使用プレスマシン】
プレスマシン：SDE1522iⅢ (アマダ製)
マシン能力：150 ton

【導入ダイリフタ】
＜交換前ダイリフタ＞
油圧浮上式ダイリフタ(ローラタイプ)
形式：RA0280-720
＜交換後ダイリフタ＞
油圧式フリーローラリフタ(ボールタイプ)
形式：RQA0280-720
ダイリフタ全長：720 mm
適用溝巾：28 mm
