オートカプラ

ModelJNA/JNB


1MPa以下

JNA/JNB
オートカプラは、様々な流体回路を接続します。
JNA/JNB は分離時はチェック弁によりクーラントや切粉が侵入しにくい構造となっています。
コンパクトなマニホールドタイプとBGC/BGD 併用タイプがあります。
  • カタログPDF

製品情報

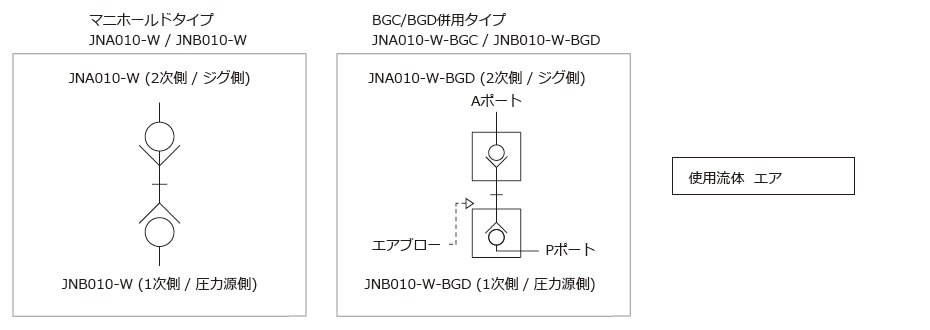

回路記号

回路記号

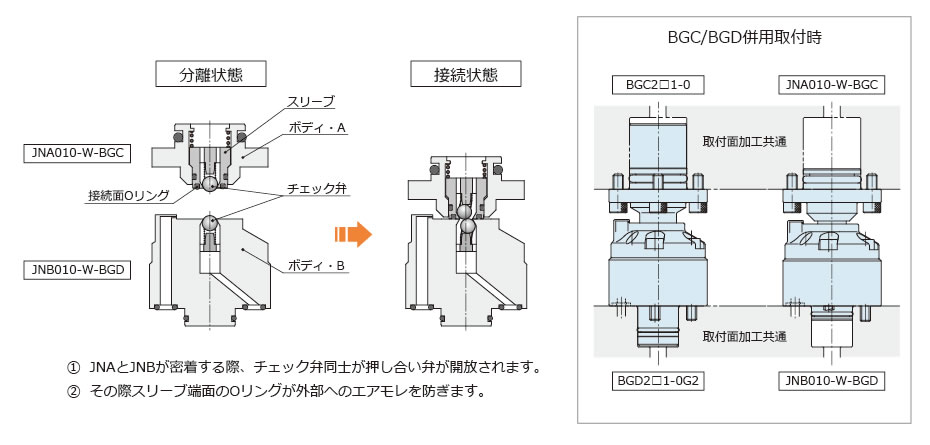

動作説明(マニホールドタイプ)

動作説明(マニホールドタイプ)

動作説明(BGC/BGD併用タイプ)

動作説明(BGC/BGD併用タイプ)
